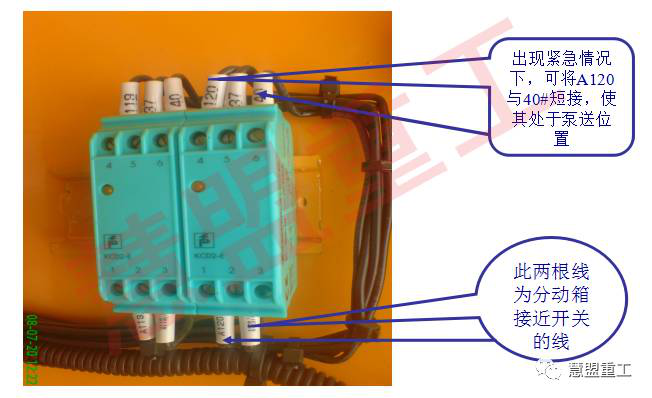

三一老款分動箱傳感器信號放大器

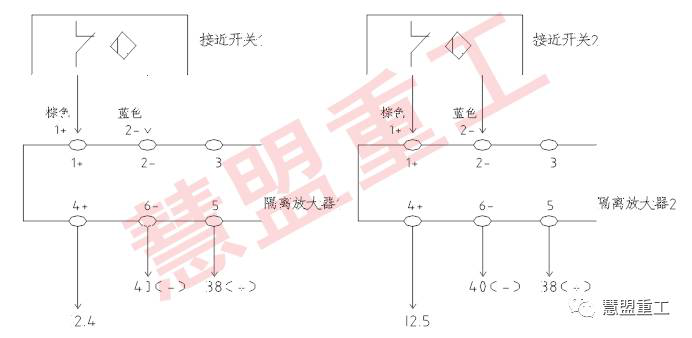

信號放大器工作原理及接線方法
接近開關前端未碰鐵：1、2線電壓4.6V,接近開關燈亮；放大器燈滅；放大器4腳與6腳不相通；
接近開關前端碰鐵：1、2線電壓7.9V,接近開關燈不亮；放大器燈亮；放大器4腳與6腳相通即I2.5與40#線導通；
1. 接近開關為常閉，前端未碰鐵，接近開關兩線為通路，且接近開關上的指示燈會亮；
2. 前端碰鐵，接近開關兩線為斷路，且接近開關上的指示燈會滅。
故：如果出現放大器燈亮的情況，須檢查線路是否有開路故障
2
3

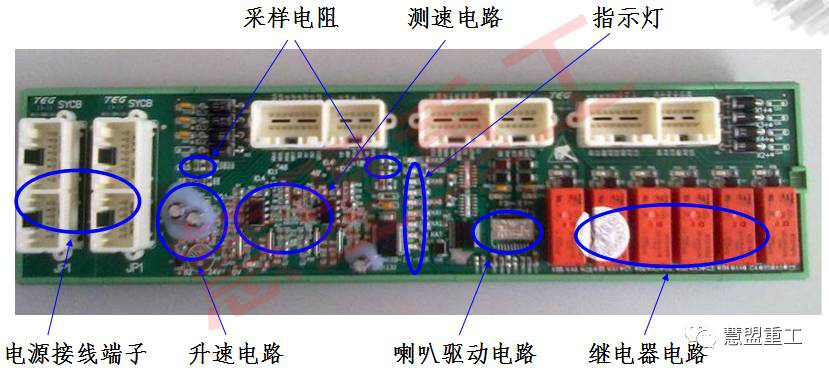

SYMCEB電路板

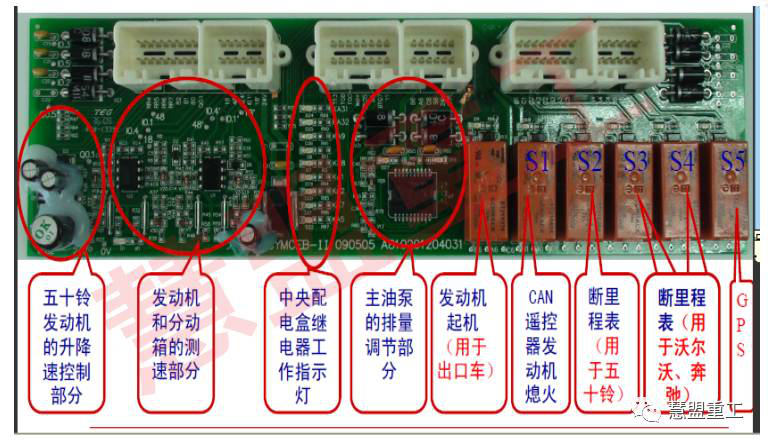

SYMCEB電路板
4
中央配電盒
