一、三聯膠管卷盤型號
一般有左旋與右旋的區別
二、拆卸注意事項
1、將三聯膠管待拆卸部位及周邊用清洗劑或柴油清洗干凈，避免污染液壓油。
2、操作卷盤時注意戴好手套或用布料包裹卷盤，以防止手被卷盤割傷。
3、拆開卷盤處膠管接頭后用干凈布料堵住膠管口（防止后續操作粉塵進入污染）。
4、注意卷盤彈簧彈力突然意外釋放可能造成的人身傷害。
三、拆卸實用技巧

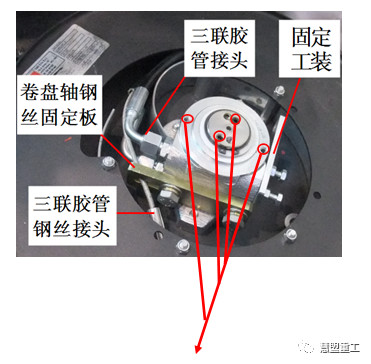

1、拆開卷盤頂蓋，取出預緊固定工裝，沿著膠管伸出方向拉動膠管，待旋轉接頭外圈2個螺孔與中間軸2個螺孔成一條直線時迅速用4個M6螺栓鎖住預緊固定工裝，此時卷盤的彈力被鎖住。
2、在與待拆卸三聯膠管相連接的鋼管(支腿鋼管)上做好記號，避免后續安裝時混淆鋼管上下位置關系；拆下副輪；拆開三聯膠管與支腿內鋼管處連接管接頭，并用干凈布料堵住鋼管口。
3、將纏繞在卷盤上的三聯膠管全部松開拉直，一人拉緊膠管，另一人配合卸掉預緊固定工裝，讓卷盤慢慢自動回收膠管至恢復到初始狀態(卷盤彈力為零)。
4、拆開連接三聯膠管卷盤處膠管接頭，拆開卷盤安裝板與支座連接螺栓，卸下卷盤。
5、安裝三聯膠管卷盤于卷盤支座上，接好卷盤下部油口膠管接頭。如上圖所示。
6、拉扯三聯膠管，確認卷盤恢復到零位（卷盤此時完全無預緊力，但稍微正轉卷盤即有預緊力出現），在卷盤上用記號筆或者膠帶紙做好此處記號。
拉扯三聯膠管，確認卷盤恢復到零位（卷盤此時完全無預緊力，但稍微正轉卷盤即有預緊力出現），在卷盤上用記號筆或者膠帶紙做好記號。

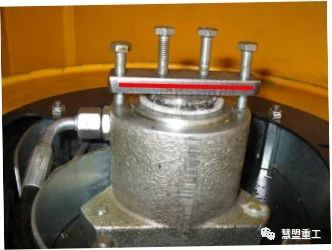

7、拉動三聯膠管，使三聯膠管卷盤正轉3圈~4圈（目標預緊圈數為3圈，多轉動量為便于三聯膠管接頭與鋼管的安裝），用預緊固定工裝鎖住卷盤（操作方法見步驟1）。記下此時轉盤正轉圈數X；
8、把三聯膠管纏繞在卷盤上，纏繞圈數不定，剩余膠管長度要求夠接上鋼管接頭，且富余量（即固定工裝拆開后由于卷盤回轉而纏繞的膠管長度）不能過多，可參考此時卷盤正轉圈數大致估計，目標是保證卷盤被松開后卷盤彈簧剩余預緊力為2.5圈至3.5圈之間。
注意：仔細觀察卷盤上記號以確認卷盤轉動圈數，務必保證三聯膠管在接上管接頭后恢復初始狀態時預緊圈數在3圈左右（可觀察第6步中記號位置得出）。
9、把兩支腿鋼管和三聯膠管鋼絲接頭放入三聯膠管上下管夾體內，并固定三聯管夾連接螺栓，固定好副導向輪于合適位置。
注意：若同時固定兩鋼管與鋼絲接頭時雙手操作空間不夠，可首先把下部鋼管放入管夾體內，稍稍帶入下部三聯管夾連接螺栓，使三聯管夾上下管夾體成一V字型開口，然后從開口處放入鋼絲接頭和鋼管，再擰緊上下部螺栓即可。
10、拆下固定工裝并安裝于原位置，接好三聯膠管管接頭，蓋好原卷盤頂蓋，動作支腿查看效果。若正常，則可對另側膠管卷盤更換。
注意：拆下固定工裝后注意觀察卷盤回轉圈數Y，與第8步正轉圈數比較，若(X減去Y)位于2.5圈至3.5圈之間，則滿足要求，若不滿足要求，則需返回至第8步重新操作至滿足要求為止。
查看膠管運動過程是否存在干涉、卡滯等，特別注意導向輪處膠管運動過程。
